F750
THIẾT BỊ KIỂM TRA RÒ RỈ
CHO KIỂM SOÁT CHẤT LƯỢNG CÔNG NGHIỆP

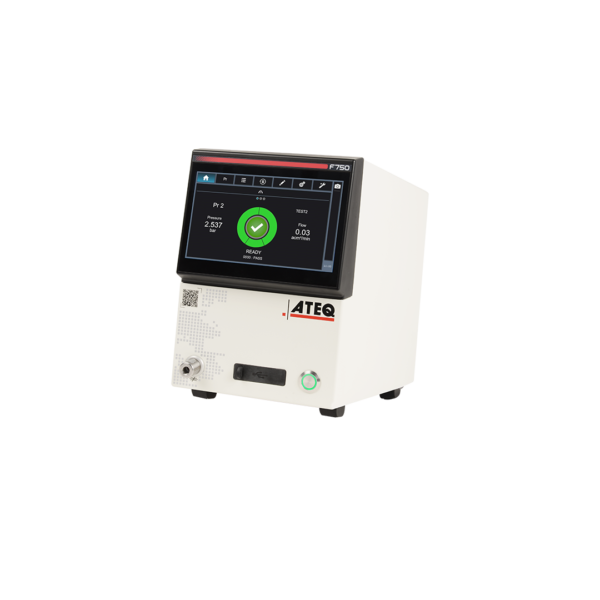

ATEQ giới thiệu F750, thuộc Series 7 hoàn toàn mới — dòng sản phẩm thế hệ mới được thiết kế để chuyển đổi hoạt động đo lường trong nhà máy và phòng thí nghiệm. Với kích thước nhỏ gọn hơn, F750 lý tưởng cho các hệ thống lắp đặt cần tối ưu không gian, đồng thời vẫn duy trì hiệu suất và độ tin cậy cao.
Giao diện màn hình cảm ứng linh hoạt, lấy người dùng làm trung tâm
Kết nối đám mây bảo mật để truy cập dữ liệu và tài liệu theo thời gian thực
Đo lường độ chính xác cao, độ lặp lại cao
Hiện diện toàn cầu và chuyên môn quốc tế
F750 : DẢI ĐO
| ĐO SỤT ÁP | |||
|---|---|---|---|
| Dải đo (Pa) | Độ chính xác tiêu chuẩn* | Độ chính xác tùy chọn (Hiệu chuẩn trong phòng thí nghiệm theo yêu cầu) | Độ phân giải tối đa (Pa) |
| 0 – 20 | +/- (2% Rdg + 0.3 Pa) | 0 đến 2 Pa: +/- 0.1 Pa Trên 2 Pa: +/- (2% Rdg + 0.1 Pa) | 0.001 |
| 0 – 50 | Chỉ hiệu chuẩn tại phòng thí nghiệm | +/- (1% Rdg + 0.5 Pa) | 0.01 |
| 0 – 500 | +/- (1% Rdg + 1 Pa) | +/- (0.5% Rdg + 0.5 Pa) | 0.1 |
| 0 – 5000 | +/- (1% Rdg + 10 Pa) | +/- (0.5% Rdg + 5 Pa) | 1 |
*Độ chính xác: Độ lệch + Độ lặp lại + Độ trễ.
Rdg: Giá trị đọc.
F750 : TÍNH NĂNG
TÍNH NĂNG CHÍNH
- Tối đa 128 chương trình với 3 chế độ khác nhau: Chương trình, Nhóm (Trình tự chương trình) và Lô (Phân tích thống kê)
- Tích hợp hoàn toàn hệ thống điện tử và khí nén
- Tích hợp chụp ảnh màn hình và khả năng xuất dữ liệu
- Trực quan hóa dữ liệu dạng số và đồ họa
- Kiểm tra linh hoạt cho nhiều loại chi tiết
- Nạp nhanh với dải kiểm tra rộng, từ vài mililit đến vài trăm lít
- Lịch sử kết quả cục bộ với lưu trữ mặc định
- Giao diện người dùng đa ngôn ngữ
CHẾ ĐỘ KIỂM TRA
- Kiểm tra rò rỉ vi sai
- Kiểm tra rò rỉ bằng suy giảm áp suất
- Kiểm tra rò rỉ chi tiết kín
- Kiểm tra thể tích
- Kiểm tra tắc nghẽn

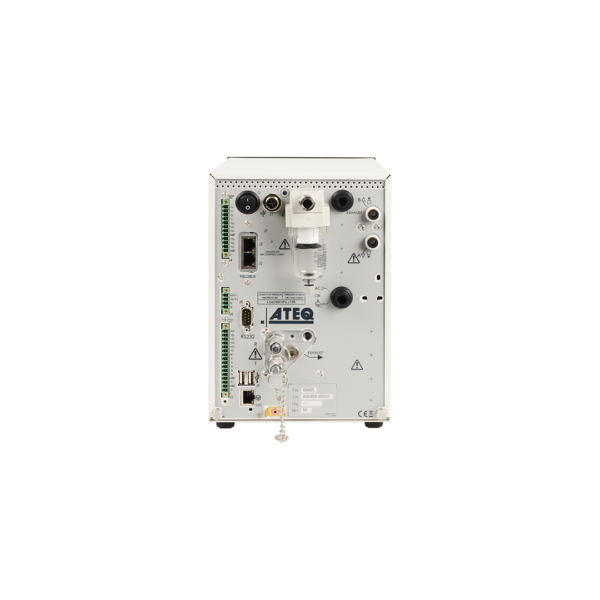

ĐỊNH DẠNG GIAO TIẾP LINH HOẠT
- Ethernet: Modbus TCP/IP, máy chủ kết quả
- USB Master: Truyền tham số và kết quả
- USB Slave: Giám sát bằng PC
- RS232: máy in, modbus RTU
- Tùy chọn Fieldbus: Profinet, Ethernet/IP
TÙY CHỌN & PHỤ KIỆN
- 9 ngõ vào / 5 ngõ ra cục bộ
- 6 ngõ vào / 6 ngõ ra 24 V có thể lập trình cho hệ thống tự động hóa bên ngoài
- Bộ điều áp điện tử
- Hai mức áp suất
- 2 ngõ ra khí nén để điều khiển đầu nối làm kín
- Van chữ Y
- Bộ hiệu chuẩn rò rỉ (CDF7000)
- Chuẩn rò rỉ
- Đầu nối khí nén
- PLC Tool Box
- Đầu đọc mã vạch
THÔNG SỐ KỸ THUẬT :
| THÔNG SỐ KỸ THUẬT | |
|---|---|
| Đặc tính vật lý | Khối lượng: 7 kg (15.43 lbs) (Cao x Sâu x Rộng) Kích thước vỏ: 245 x 286 x 174 mm Kích thước tổng thể: 256 x 357 x 174 mm |
| Giao diện | Giao diện thân thiện với người dùng: Màn hình cảm ứng 7” và điều khiển vận hành trực quan theo menu |
| Nguồn điện bên ngoài | 24VDC/2.5A (kèm bộ nguồn) |
| Nguồn khí | 6 bar (87 PSI) ± 15% Cao hơn áp suất kiểm tra từ 1 đến 2 bar Khí sạch và khô Áp dụng tiêu chuẩn chất lượng khí (ISO 8573-1) |
| Nhiệt độ | Vận hành: +5°C đến +45°C Bảo quản: 0°C đến +60°C |
| Môi trường | Tiêu chuẩn ROHS |
F720 – F750 – F770 SO SÁNH
 F720 |
 F750 |
 F770 |
|||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Đặc điểm sản phẩm | Linh hoạt, Series 7 thế hệ mới | Nhỏ gọn, lý tưởng cho không gian hạn chế | Kích thước lớn để tích hợp vào rack/máy | ||||||||||||||||||||||||||||||||||||||||
| Khối lượng | 7 kg | 7 kg | 8 kg | ||||||||||||||||||||||||||||||||||||||||
| Kích thước (C × S × R) | 144 × 272 × 257 mm | 245 × 286 × 174 mm | 134 × 273 × 442 mm | ||||||||||||||||||||||||||||||||||||||||
Thông số khác ▼
|
|||||||||||||||||||||||||||||||||||||||||||
F750: TÀI LIỆU KỸ THUẬT
Thông tin chi tiết về F750 bao gồm các tính năng, thông số kỹ thuật, v.v.
Tài liệu giới thiệu F750 – Tiếng Anh
