F67
THIẾT BỊ KIỂM TRA RÒ RỈ TỐC ĐỘ CAO ĐỂ KIỂM SOÁT CHẤT LƯỢNG CÔNG NGHIỆP
Không còn nghi ngờ gì nữa, đây là thiết bị kiểm tra rò rỉ hiệu suất cao nhỏ nhất trên thị trường. Một trong những ưu điểm chính của F67 là nhỏ gọn, đảm bảo điều kiện đo tốt nhất. Bạn có thể kết nối tối đa 50 mô-đun và giám sát chúng bằng bảng điều khiển màn hình cảm ứng + giao diện thân thiện với người dùng của chúng tôi: bản demo F67.
Được thiết kế đặc biệt cho các máy kiểm tra tự động và bán tự động, F67 có đầy đủ các thông số kỹ thuật với mức giá rất cạnh tranh.
F67 : ỨNG DỤNG
Bao bì, vỉ thuốc, đồng hồ, điện thoại di động, phụ kiện khí nén và thủy lực…
F67 : ĐẶC TRƯNG
• Đo rò rỉ chênh lệch áp suất
• Các loại: Chế độ trực tiếp/ Thành phần kiểm tra kín/ Chế độ rò rỉ lớn
• Điều chỉnh áp suất thông minh không cần bộ điều chỉnh – tự động đổ đầy (tùy chọn)
• Bộ quy định điện tử (tùy chọn)
• Đơn vị: Pa, Pa/s, sccm

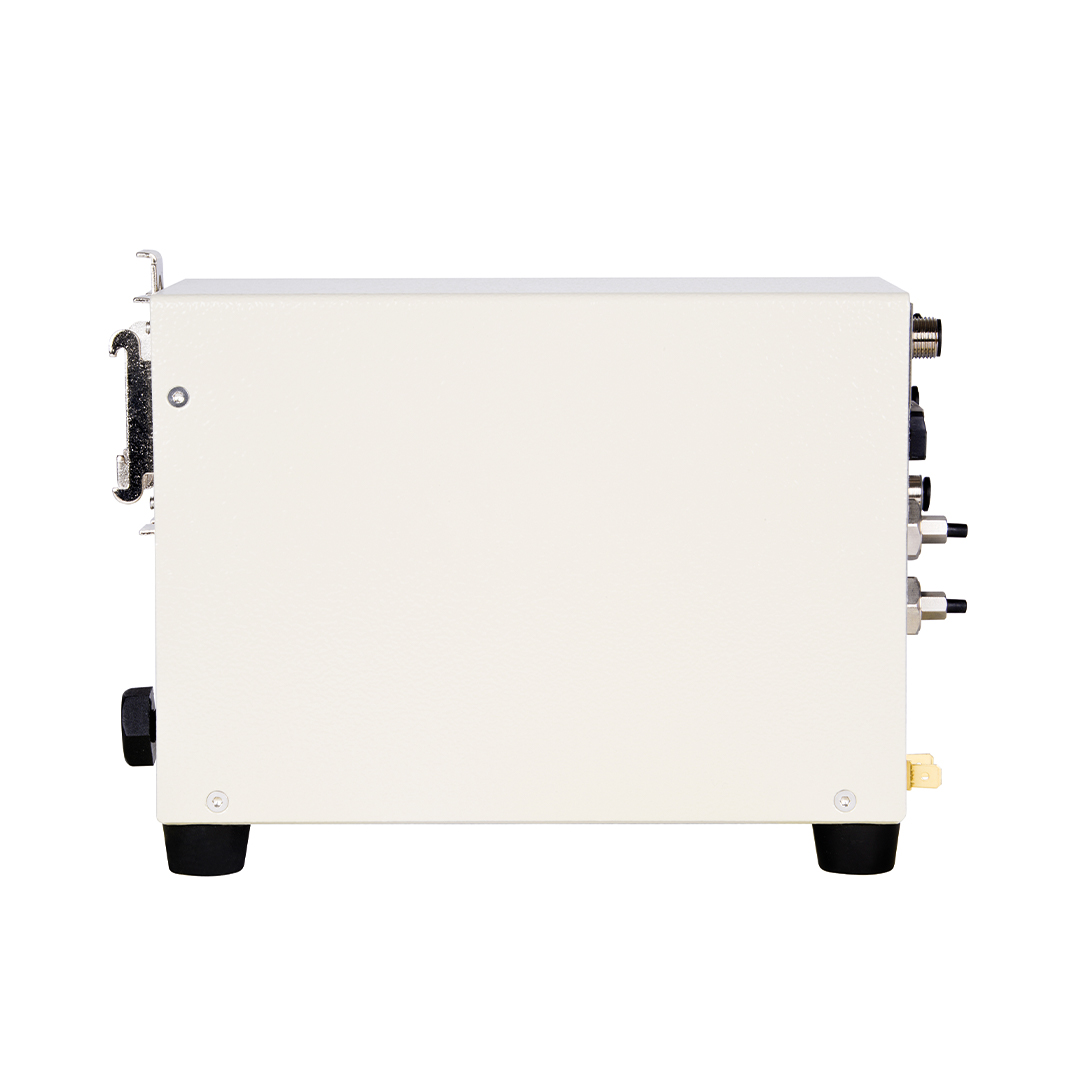

• Kích thước nhỏ gọn (tổng thể (mm): h 141,5 x L 225 x D 97)
• Bộ điều chỉnh chân không cơ hoặc điện tử ở mức 5 bar
• Tích hợp van nạp và xả
• Mạng Ethernet lên tới 50 mô-đun (Modbus IP)

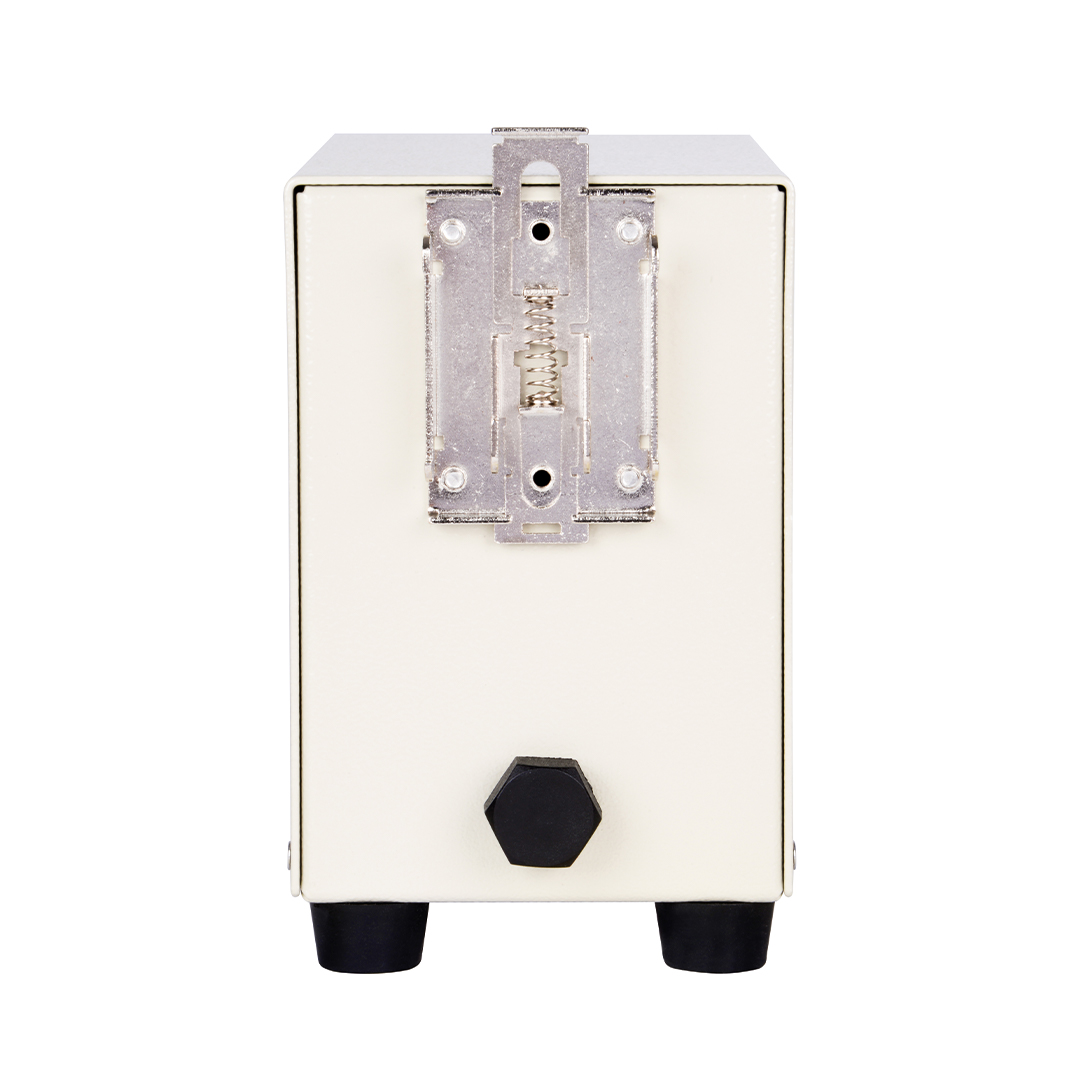

• Gắn trên ray DIN
MÔI TRƯỜNG :
Tiêu chuẩn ROHS
ĐẶC ĐIỂM ĐO LƯỜNG :
| Dải đo | Độ chính xác* | Độ phân giải tối đa |
| 0 – 50 Pa | ±(1.5% giá trị đo + 0.5 Pa) | 0.01 Pa |
| 0 – 500 Pa | ±(1% giá trị đo + 1 Pa) | 0.1 Pa |
| 0 – 5000 Pa | ±(1% giá trị đo + 10 Pa) | 1 Pa |
*Độ chính xác: tuyến tính + độ lặp lại + độ trễ *Có sẵn tùy chọn độ chính xác trong phòng thí nghiệm

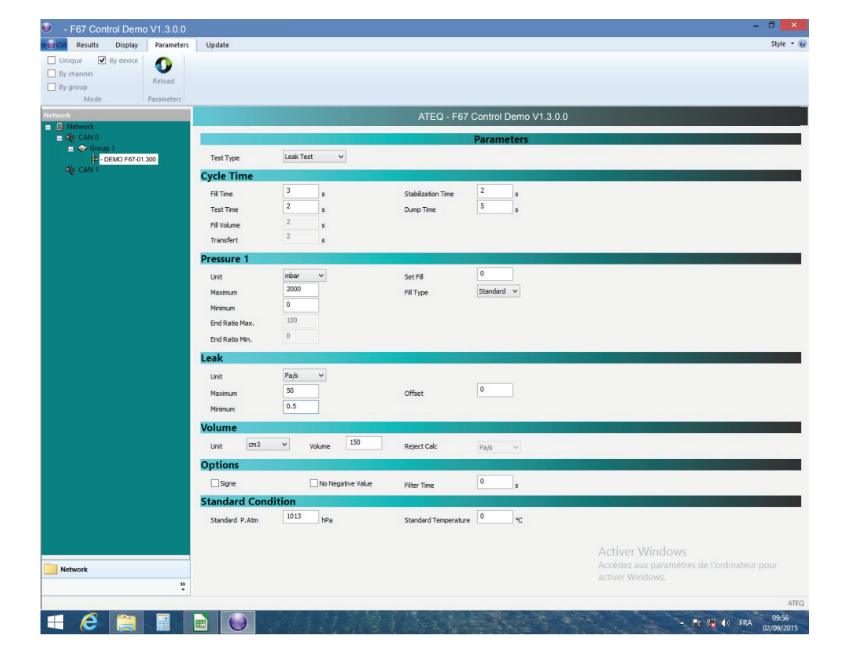

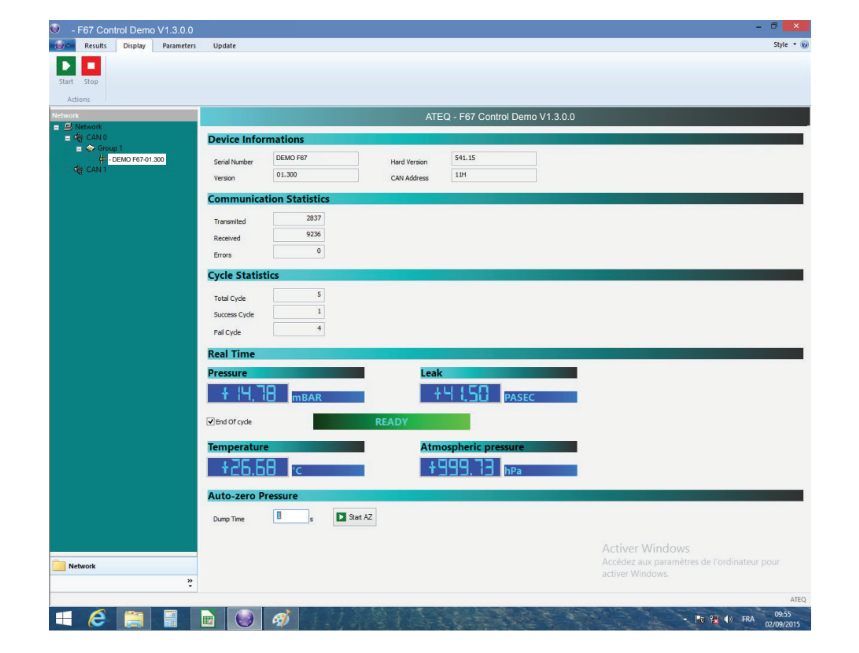

Giao diện demo F67
F28 LIGHT : THÔNG SỐ KỸ THUẬT
F67 : TÀI LIỆU
Thông tin chi tiết về F67 bao gồm các đặc tính, thông số kỹ thuật, v.v.
F67 : CÔNG NGHỆ
Cho đến nay, công nghệ phổ biến nhất là phân rã áp suất chênh lệch với thể tích tham chiếu để kiểm tra sản phẩm của bạn. Điều này giúp bù đắp cho sự thay đổi áp suất hoặc nhiệt độ xung quanh khi chúng xảy ra đồng thời trên cả hai bộ phận.
Chỉ có rò rỉ trên bộ phận được kiểm tra mới gây ra chuyển động của màng cảm biến của chúng tôi.
Ưu điểm thứ hai của phương pháp này là độ chính xác không giảm theo áp suất thử vì cảm biến đo chênh lệch áp suất giữa bộ phận, không giống như công nghệ giảm áp suất truyền thống đo độ giảm áp suất so với khí quyển.
Nguyên tắc đo trực tiếp
Phần được thử nghiệm 3 và phần tham chiếu 5 được đổ đầy ở áp suất như nhau. Cảm biến vi sai 4 đo sự thay đổi áp suất giữa bộ phận cần kiểm tra 3 và bộ phận tham chiếu 5.
Trong một số ứng dụng nhất định, bộ phận tham chiếu có thể được thay thế bằng nút khóa.
Thử nghiệm rò rỉ lớn
Chế độ này được sử dụng để đo những rò rỉ lớn, khi mức loại bỏ yêu cầu lớn hơn toàn bộ thang đo của cảm biến vi sai.Áp suất thử nghiệm được áp dụng cho đầu vào của bộ phận được thử nghiệm 3. Phép đo được thực hiện bằng cảm biến áp suất 2.
Các loại thử nghiệm khác có sẵn dưới dạng tùy chọn
